고장력볼트 설계장력, 조임축력, 조임순서

"고장력볼트 설계장력, 조임축력, 조임순서"



국가건설기준센터(KCSC)

지금 바로가기

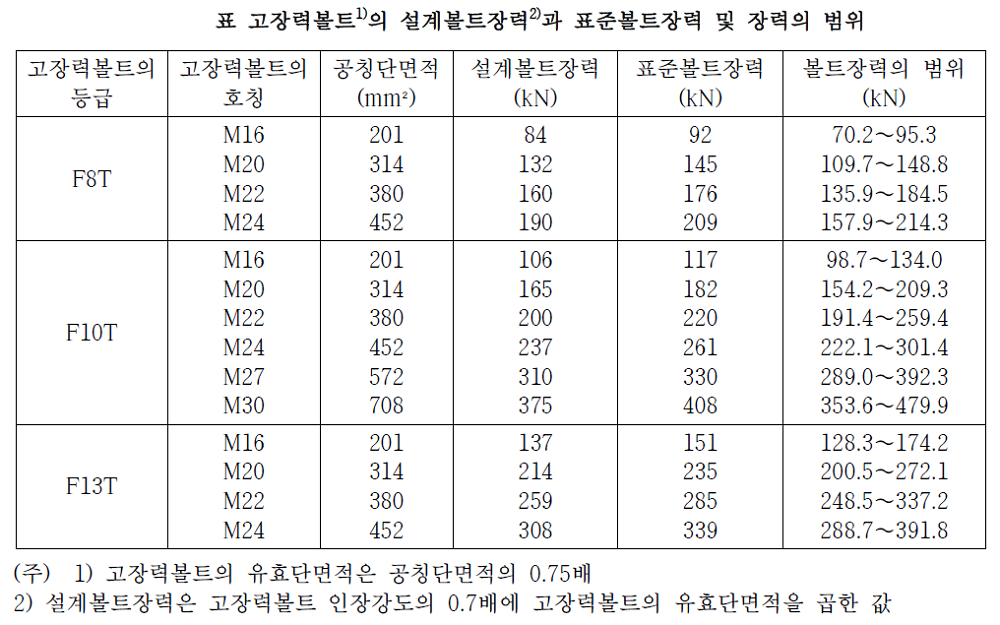

고장력볼트 설계장력

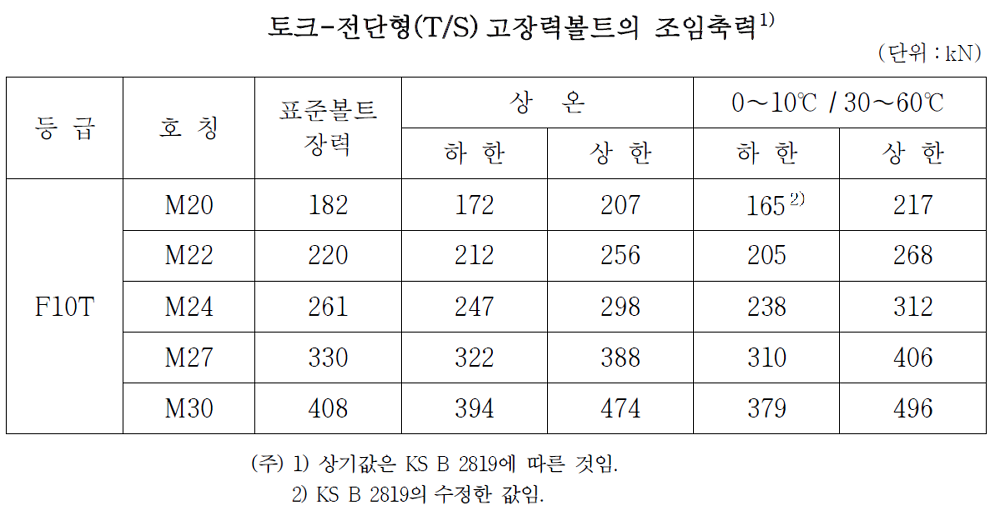

고장력볼트 조임축력

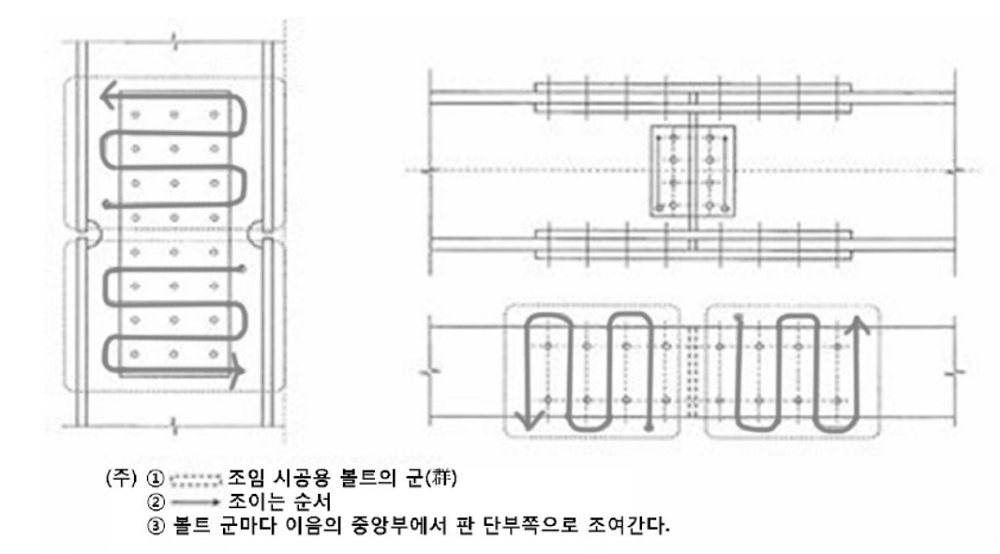

고장력볼트 조임순서









볼트조임 후 검사



(1) 일반사항



볼트조임 후 검사는 연결면의 처리, 연결이음부의 두께차이, 볼트구멍의 엇갈림, 볼트 조임상태 등을 제 규정에 맞추어 시공했는지를 확인해야 한다.





(2) 토크관리법에 의한 조임검사



① 조임완료 후 각 볼트군의 10%의 볼트 갯수를 표준으로 하여 토크렌치에 의하여 조임 검사를 실시한다. 이 결과 조임 시공법 확인을 위한 시험에서 얻어진 평균 토크의 ±10% 이내의 것을 합격으로 한다.



② 불합격한 볼트군에 대하여는 다시 그 배수의 볼트를 선택하여 재검사하되, 재검사에서 다시 불합격한 볼트가 발생하였을 때는 그 군의 전체를 검사한다.



③ 10%를 넘어서 조여진 볼트는 교체한다. 조임을 잊어버리거나, 조임 부족이 인정된볼트군에 대해서는 모든 볼트를 검사하고 동시에 소요 토크까지 추가로 조인다.



④ 볼트 여장은 너트면에서 돌출된 나사산이 1∼6개의 범위를 합격으로 한다.





※ 상세한 내용을 확인하려면 다음을 확인하세요
